Трансформаторное масло

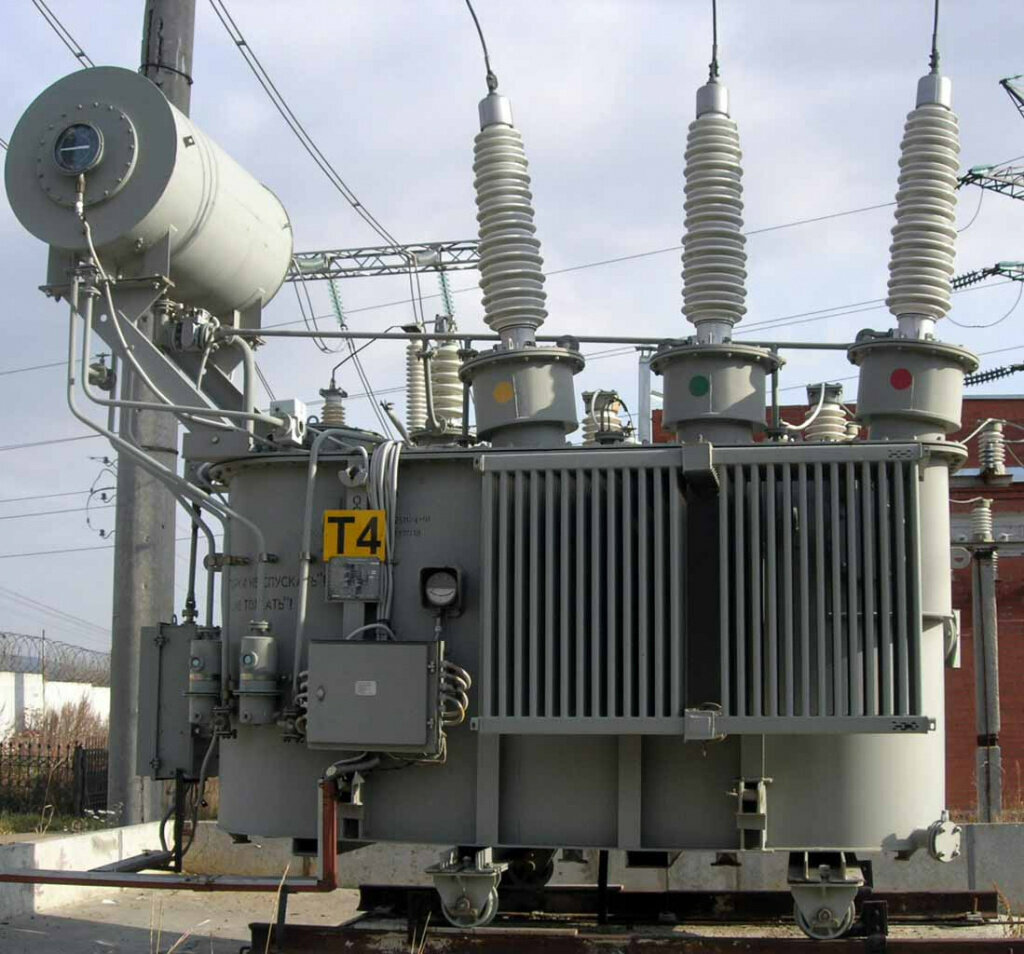

Трансформаторное масло (ТМ) представляет собой специализированную жидкость, используемую для охлаждения и изоляции электрических трансформаторов, а также для защиты их от коррозии и окислительных процессов. Благодаря своим уникальным качествам, ТМ играет важную роль в энергетическом секторе. В данной статье мы обсудим различные виды трансформаторных масел, их характеристики и способы классификации, а также дадим рекомендации по выбору наиболее подходящего масла в зависимости от условий работы трансформаторов.
Классификация трансформаторных масел
Трансформаторные масла подразделяются на несколько ключевых категорий, каждая из которых имеет свои уникальные особенности:
- Минеральные масла: Эти масла достаточно недорогие и обладают хорошими диэлектрическими свойствами, что делает их подходящими для обычных трансформаторов.
- Синтетические масла: Отличаются высокой стабильностью при повышенных температурах и улучшенными диэлектрическими характеристиками, подходящими для сложных эксплуатационных условий и длительных сроков замены.
- Биоразлагаемые масла: Эти масла становятся все более востребованными благодаря своей экологической безопасности и способности разлагаться, что делает их оптимальными для использования в природоохранных зонах.
Виды трансформаторных масел в России
В России выделяется семь основных типов трансформаторных масел, каждое из которых разработано под определенные условия эксплуатации:
- Т-1500У: Используется в трансформаторах с напряжением до 500 кВ и отличается высокой антиокислительной устойчивостью.
- ГК: Масло из сернистых парафинистых нефтей с низким содержанием серных и ароматических углеводородов, подходит для оборудования до 1150 кВ.
- ВГ: Обладает высокой устойчивостью к окислению и используется в высоковольтных трансформаторах.
- ТСп: Получает из западносибирских нефтей и имеет высокое содержание серы, что негативно влияет на его свойства, но используется для оборудования до 220 кВ.
- ТКп: Изготавливается на основе малосернистой нефти и предназначено для трансформаторов до 500 кВ.
Категоризация трансформаторных масел
Трансформаторные масла (ТМ) можно разделить на несколько категорий, основываясь на таких параметрах, как вязкость, состав, технология производства и сфера применения.
Сопротивляемость к окислению
Трансформаторные масла подразделяются на три группы в зависимости от их антиокислительной устойчивости:
- I группа: ТКп, ТСп
- II группа: Т-1500, МВТ
- III группа: ГК, ВГ, АГК
Классификация по назначению
Согласно стандартам Международной электротехнической комиссии, ТМ разделяются на три типа в зависимости от температуры, при которой они застывают:
- Южные районы: температура застывания ≤ -30 °С
- Северные районы: температура застывания ≤ -45 °С
- Арктические районы: температура застывания ≤ -60 °С
Важно отметить, что все трансформаторные масла, производимые в России, содержат добавку ионол (агидол-1), что способствует улучшению их антиоксидантных характеристик. Температура застывания таких масел не превышает -45 °С.
Основные характеристики, используемые для оценки эксплуатационных свойств трансформаторного масла, включают:
- Кислотное число: Указывает на количество едкого калия, необходимое для нейтрализации свободных кислот.
- Плотность и вязкость: Влияют на текучесть масла при изменении температуры.
- Температура вспышки: Это температура, при которой масло может воспламениться от открытого огня.
- Устойчивость к окислению: Ключевая характеристика для сохранения диэлектрических свойств.
- Пробивное напряжение: Определяет максимально допустимое напряжение для сохранения целостности изоляции.
- Тангенс угла диэлектрических потерь (tg δ): Показывает уровень потерь энергии в диэлектрике.
- Зольность: Свидетельствует о качестве обработки масла.
- Содержание серы: Воздействует на коррозионные процессы.
- Уровень механических примесей и влаги: Должен соответствовать установленным нормам для сохранения свойств масла.
- АГК: Характеризуется низкой температурой застывания и низкой вязкостью при холоде, применяется в высоковольтных системах в северных регионах.
- МВТ: Имеет небольшую вязкость при экстремальных температурах, применяется в трансформаторах и масляных выключателях в арктических условиях.
При выборе трансформаторного масла необходимо учитывать спецификации устройства, условия его эксплуатации и требования безопасности. Трансформаторное масло (ТМ) обладает значительными свойствами, влияющими на его эффективность, такими как высокая термическая устойчивость, отличная диэлектрическая прочность, низкая вязкость при холоде, а также высокая устойчивость к окислению и коррозии. Кислотное число масла составляет от 0,01 до 0,05 мг КОН/кг, температура вспышки не менее 135-140 °С, а температура застывания должна быть не выше -45 °С. Для большинства Торговых марок ТМ значение тангенса угла диэлектрических потерь (tg δ) достигает ≤ 0,5 % при 90 °С, за исключением марок ТКп и ТСп, где оно составляет 2,2 % и 1,7 % соответственно.
Качественное трансформаторное масло является важным фактором для продления срока службы электротрансформаторов и обеспечения их эффективной работы.
Подходящая вязкость трансформаторного масла имеет решающее значение для нормального функционирования электрооборудования. Высокая вязкость может затруднить циркуляцию масла и снизить эффективность охлаждения, в то время как слишком низкая вязкость увеличивает вероятность ухудшения диэлектрических свойств. Вязкость определяется при помощи вискозиметров и выражается в сантитоксах (сСТ, cSt), причем 1 сСТ соответствует 1 мм²/с.
Согласно требованиям ГОСТ 982-80, кинематическая вязкость различных марок трансформаторного масла в среднем составляет:
- 28-30 мм²/с при 20 °С
- 8-9 мм²/с при 50 °С
- 1200-1600 мм²/с при -30 °С
Исключение составляют арктическое масло АГК, где вязкость при 50 °С составляет 5 мм²/с и 800 мм²/с при -40 °С, а также масло ВМТ с вязкостью 150 мм²/с при -40 °С.
Меньшие различия в вязкости при различных температурах указывают на высокое качество масла. Для поддержания стабильных характеристик рекомендуется периодическая гидроочистка трансформаторного масла.
При выборе трансформаторного масла возникает вопрос: какое из них предпочтительнее — ГК или ВГ?
Трансформаторное масло ГК: Это масло известно своей надежностью, стабильностью, высокой изоляционной способностью и стойкостью к окислению. Оно обеспечивает отличную защиту оборудования от коррозии и стабильно работает при высоких температурах.
Трансформаторное масло ВГ: Это масло также обладает высокой стабильностью и надежностью. Его основное преимущество — более низкая вязкость в сравнении с ГК, что улучшает его производительность при низких температурах. ВГ эффективно предотвращает короткие замыкания и имеет хорошие диэлектрические свойства.
Выбор между маслами ГК и ВГ зависит от рабочих условий и климатических факторов.
При выборе трансформаторного масла для высоковольтных установок важно учитывать эксплуатационные характеристики. Если важна стойкость к окислению и стабильная работа при высоких температурах, рекомендуется масло АГ, которое надежно защищает оборудование в сложных условиях.
Для более универсального решения с менее строгими требованиями подойдет масло ВГ, которое хорошо совместимо с другими типами масел и является практичным в использовании.
Какое трансформаторное масло наиболее морозостойкое?
Вопрос морозостойкости масла особенно актуален для надежной работы электрооборудования в холодных регионах. Наибольшую устойчивость к низким температурам демонстрируют масла МВТ и АГК (арктическое исполнение ГК), температура застывания которых составляет около -65 °С, что позволяет эффективно использовать их в суровых климатических условиях.
